柔性礦物絕緣電纜和剛性礦物絕緣電纜對比。剛性還是柔性主要還是看電纜的結構，剛性礦物電纜除了電纜本身比較僵硬外，其抗撞擊能力也是非常強的，代表型號有BTTZ電纜。反正柔性礦物電纜柔韌性比較強，但它的抗撞擊能力相對較差。

怎么區分礦物電纜是剛性還是柔性主要還是看型號，每根電纜上都有噴碼上型號的，只要記住BTTZ類別下的都是剛性礦物電纜，其他都是柔性的（YTTW、NG-A/BTLY、BBTRZ）。

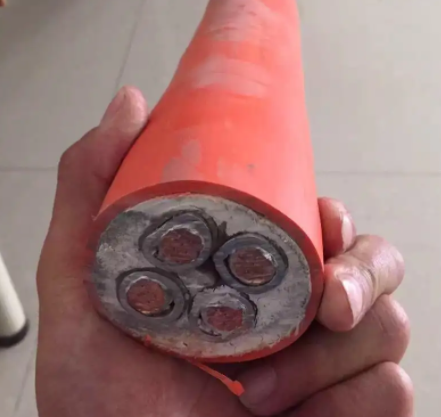

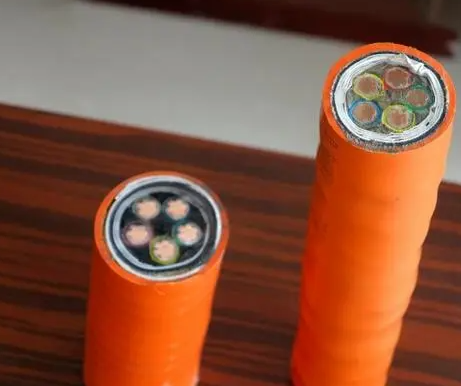

柔性NG-A(BTLY)電纜、YTTW電纜、BBTRZ電纜和剛性BTTZ結構對比。

1、型號命名的區別：

NG-A（BTLY）隔離型柔性礦物絕緣電纜型號說明：

B----布線用礦物絕緣電纜

T----銅導體

L----鋁金屬套

Y----聚氯乙烯外護套

YTTW電纜型號結構說明：

Y----金屬護套無機礦物絕緣電纜

T----銅導體

T----銅護套

W----無機礦物絕緣

BBTRZ型號結構說明：

B----布電線、電力安裝電纜

B----礦物化合物

T----銅導體

R----柔軟型

Z----重型

BTTZ剛性礦物絕緣電纜型號明說：

B----布線用固定安裝電力電纜

T----銅護套

T----銅導體

Z----，耐電壓等級重型750V

2、防火性能對比：

NG-A（BTLY）柔性礦物絕緣電纜耐火性能通過bs6387標準***高級別C、W、Z試驗考核：

（C）  燃燒 950℃，燃燒180min

（W） 噴淋 650℃燃燒15min，再繼續燃燒的同時噴淋15min

（Z ） 撞擊 950℃，燃燒15min/30次

YTTW和BBTRZ柔性礦物絕緣電纜防火等級也是同上BS 6387 CWZ。

BTTZ礦物絕緣電纜性能：

1）950℃火焰下持續通電180min不擊穿；

2）950℃火焰下180min后浸水60min不擊穿；

3）950℃火焰下承受180min的敲擊振動而不擊穿；

共同性：無機礦物絕緣可靠，防水，防鼠蟻，機械強度高，耐腐蝕，節能環保，防輻射、壽命長等。

3、芯數規格及截面積對比：

NG-A/BTLY：1芯  10~300 mm2 ；2, 3, 4, 5芯  2.5~300 mm2；3+1, 3+2, 4+1芯  4~300 mm2。

YTTW：1芯  10~630mm2；2, 3, 4芯  2.5~120mm2； 3+1芯  16~120 mm2。

BBTRZ：1芯  10~500 mm2； 2, 3, 4, 5芯  1.5~400 mm2 ；3+1, 3+2, 4+1芯  4~400 mm2。

BTTZ：1芯  1.5~400mm2； 2, 3, 4芯  1.5~25mm2； 7, 10, 12芯  1.5~2.5mm2。

4、執行標準：

柔性礦物絕緣電纜：企業標準和行業標準 JG/T 313

剛性礦物絕緣電纜：******標準/******標準  GB/T 13033/ IEC 60702

5、工作溫度

NG-A(BTLY)：***高可達950°C

YTTW：***高可達950°C

BBTRZ：***高可達950°C

BTTZ：***高可達1000°C

6、絕緣材料對比

NG-A、BTLY：雙面云母帶+陶瓷帶

YTTW：金云母帶

BBTRZ：金云母帶

BTTZ：氧化鎂

7、敷設條件

柔性礦物絕緣電纜：需封閉橋架或穿管保護（YTTW可明敷，不用橋架或穿管）

剛性礦物絕緣電纜：可明敷，不用橋架或穿管
